Bei dem Manley Dual Main EQ und dem Dual Mid Band EQ handelt es sich um zwei neue passive Röhren Equalizer der Spitzenklasse.
- Manley Dual Main EQ und Dual Mid Band EQ
- Manley Dual Main EQ
- Röhrenschaltung des Dual Main EQ
- Stereo und Mid/Side des Dual Main EQ
- Anschlüsse des Dual Main EQ
- Manley Dual Mid Band EQ
- Röhrenschaltung des Dual Mid Band EQ
- Stereo und Mid/Side des Dual Mid Band EQ
- Anschlüsse des Dual Mid Band EQ
- Preis und Verfügbarkeit
- Links

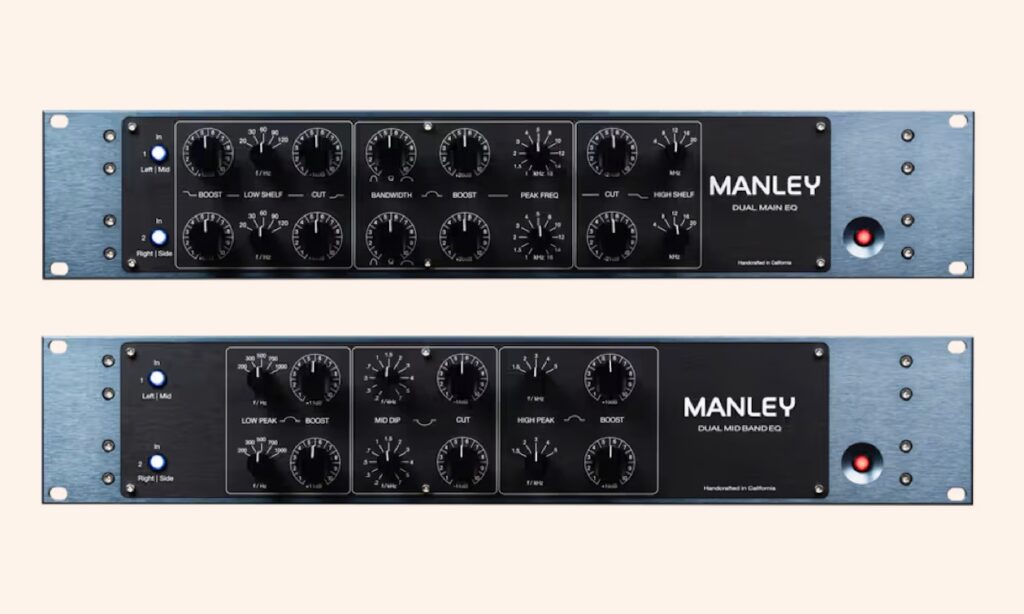

Manley Dual Main EQ und Dual Mid Band EQ
Manley stellt mit dem Dual Main EQ und dem Dual Mid Band EQ zwei neue passive Röhren-Equalizer vor. Beide Modelle verfügen über zwei Kanäle und setzen auf passive, induktorbasierte Filter sowie einen auf Röhren basierenden Signalweg.

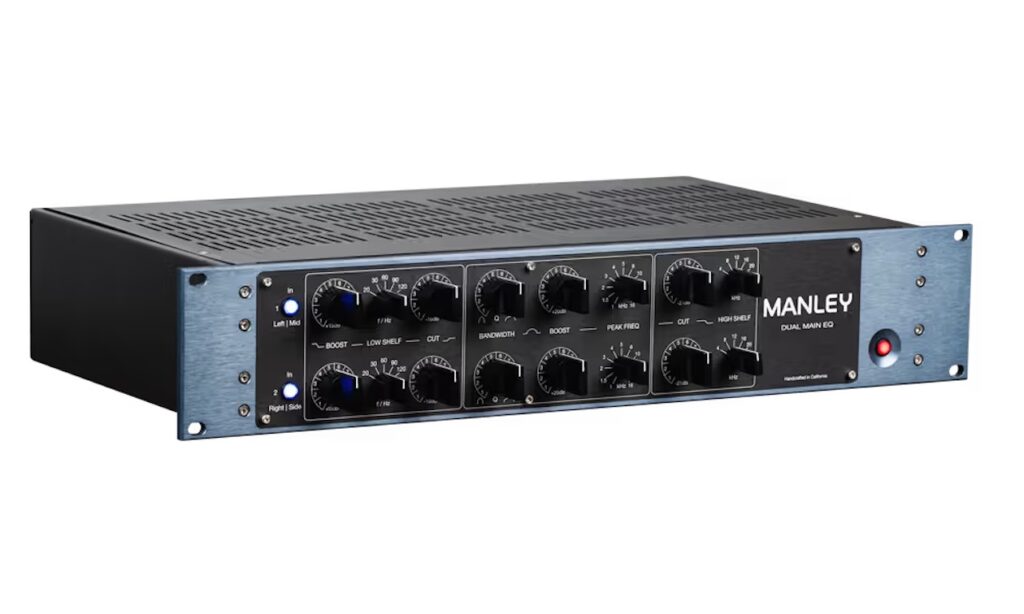

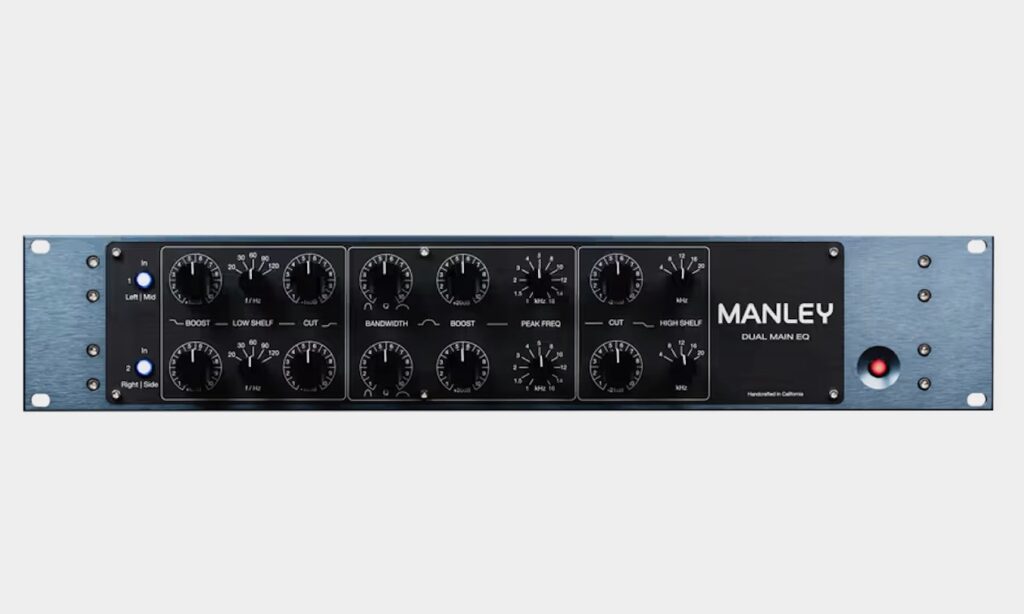

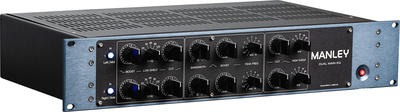

Manley Dual Main EQ
Der Dual Main EQ ist ein passiver, induktorbasierter 3-Band Equalizer. Die Filterkurven sind breitbandig und phasenkohärent, wodurch auch extreme Einstellungen nicht aufdringlich klingen. Da sich die Bänder überschneiden, lassen sich Frequenzen sowohl anheben als auch absenken.

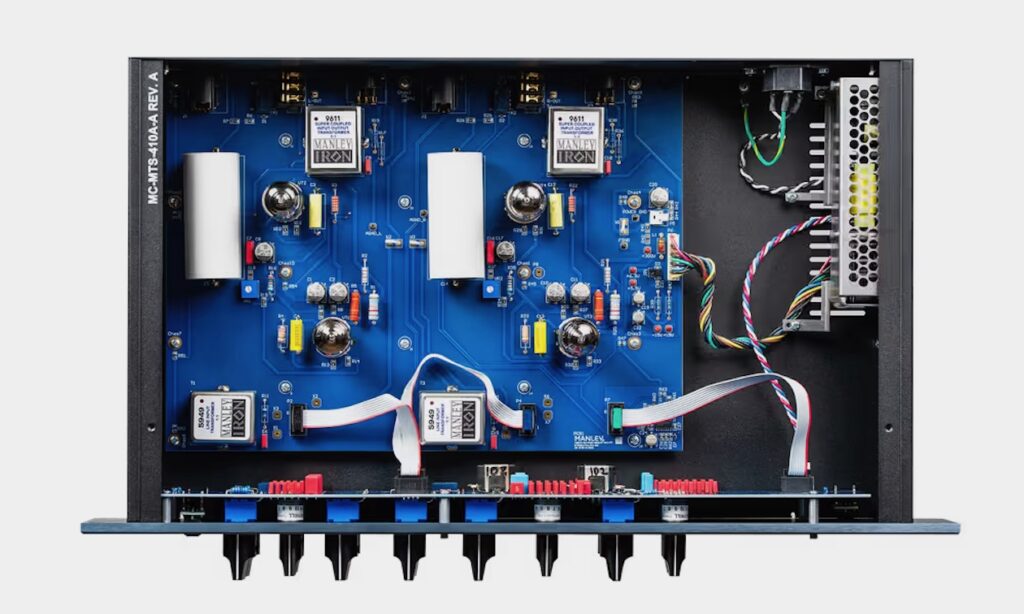

Röhrenschaltung des Dual Main EQ
Das Dual Main EQ Signal wird ausschließlich durch Röhren geleitet. Manley verwendet eine 5751 Eingangsstufenröhre, während die Ausgangsstufe mit einer 12BH7 Röhre bestückt wurde. Manley verwendet Iron Input und Output Transformer. Passive EQ-Filter verursachen konstruktionsbedingt einen Pegelverlust. Die Röhrenstufen übernehmen daher auch den erforderlichen Makeup-Gain.
Stereo und Mid/Side des Dual Main EQ
Der Dual Main EQ verwendet zwei aufeinander abgestimmte Kanäle. Diese können für Left/Right- oder Mid/Side-Anwendungen verwendet werden. Der Equalizer eignet sich für Instrumenten-Busse, Mix-Busse und Mastering.

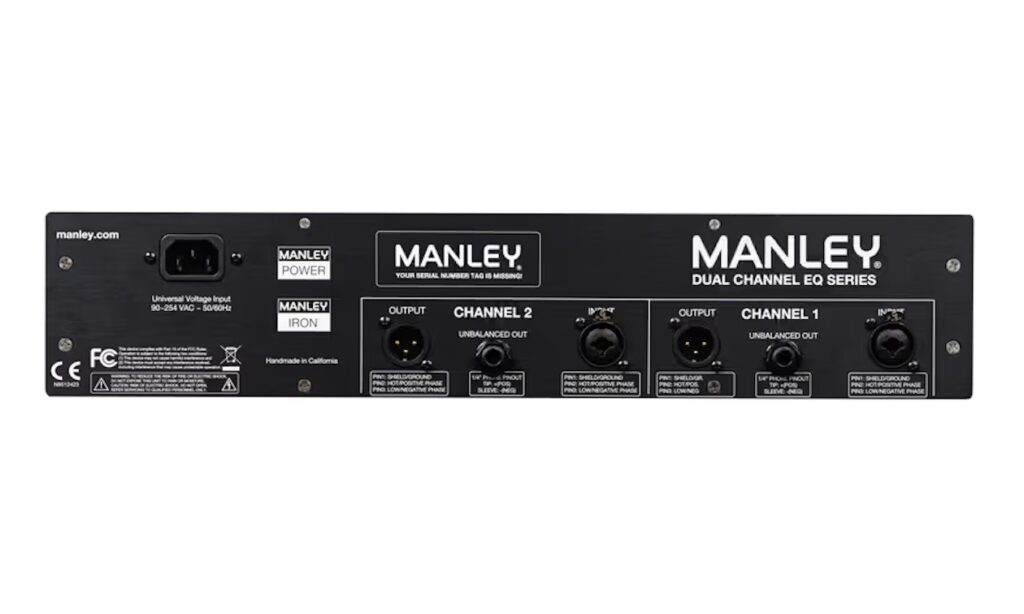

Anschlüsse des Dual Main EQ
Der Dual Main EQ wurde mit zwei Combo XLR / 6,3-mm-Klinke Eingängen ausgestattet. Für die Ausgänge stehen zwei XLR-Anschlüsse und zwei 6,3 mm Klinken Anschlüsse zur Verfügung.

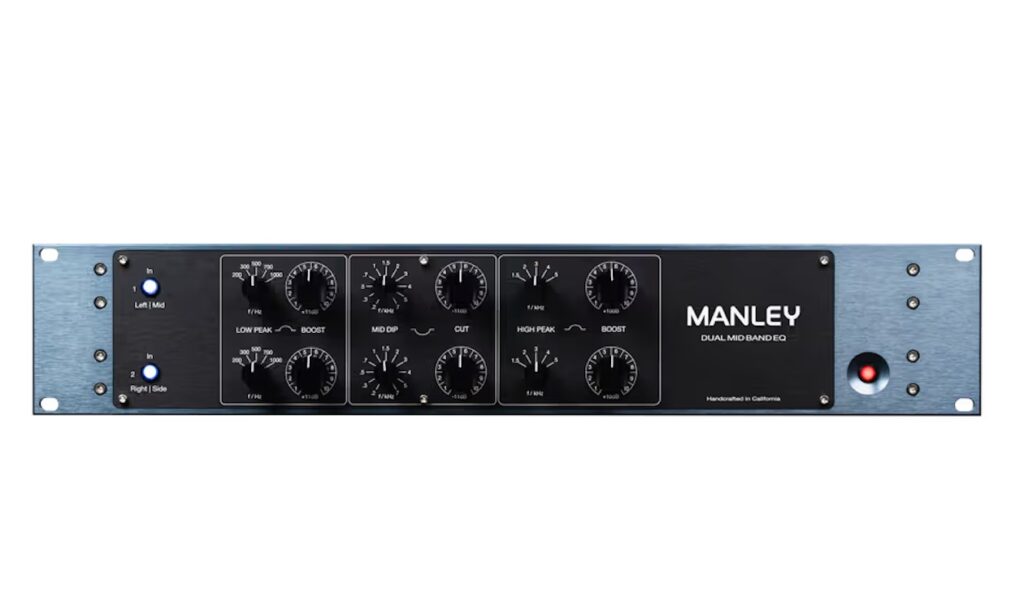

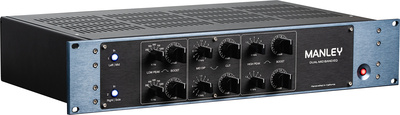

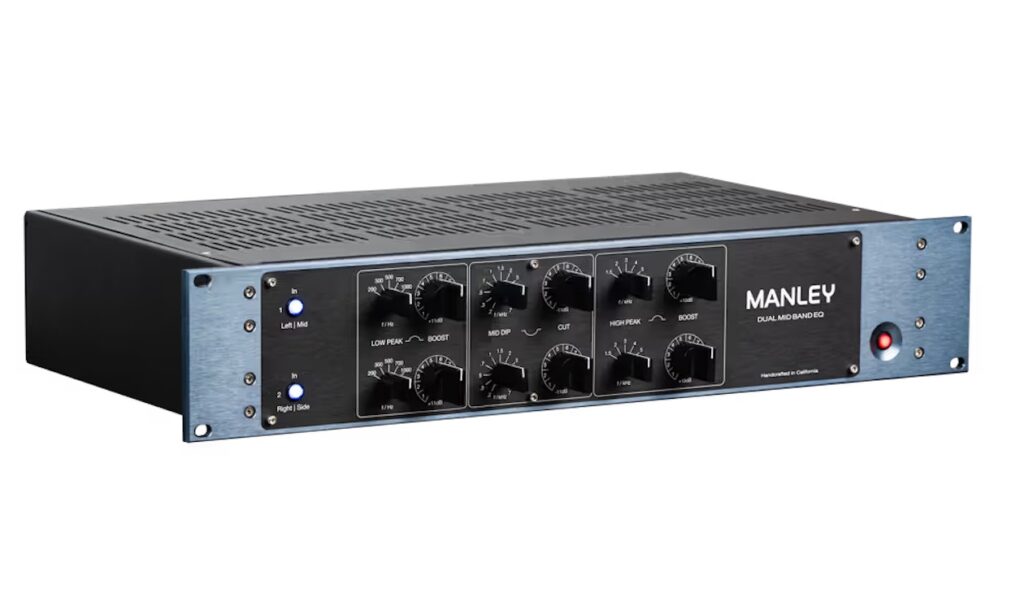

Manley Dual Mid Band EQ
Der Dual Mid Band EQ nutzt das gleiche passive, induktorbasierte Filterprinzip wie der Dual Main EQ, ist aber für die Mitten gedacht. Die Filterkurven sind breitbandig und phasenkohärent. Das Signal klingt also immer natürlich und es werden keine hörbaren Phasenverschiebungen erzeugt. Wie beim Dual Main EQ lassen sich Frequenzen sowohl anheben als auch absenken.

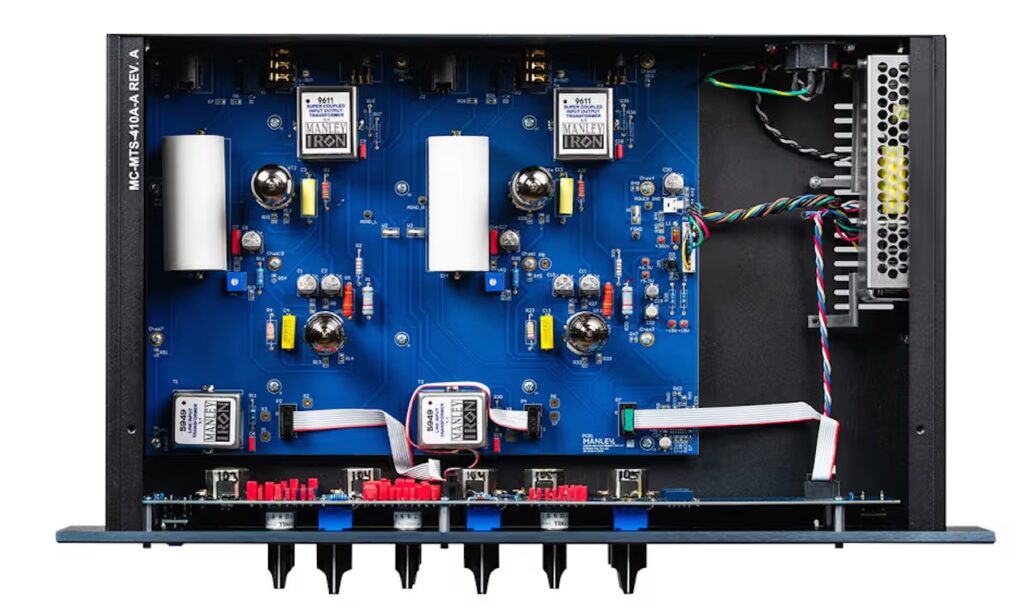

Röhrenschaltung des Dual Mid Band EQ
Das Prinzip ist mit dem Dual Main EQ identisch. Das Dual Mid Band EQ Signal wird ausschließlich durch Röhren geleitet. Manley verwendet eine 5751 Eingangsstufenröhre, während die Ausgangsstufe mit einer 12BH7 Röhre bestückt wurde. Manley verwendet Iron Input und Output Transformer.
Stereo und Mid/Side des Dual Mid Band EQ
Bei dem Dual Mid Band EQ handelt es sich ebenfalls um einen Stereo-Equalizer. Die aufeinander abgestimmten Kanäle können für Left/Right- oder Mid/Side-Anwendungen eingesetzt werden. Der Equalizer eignet sich für Instrumenten-Busse, Mix-Busse und Mastering.

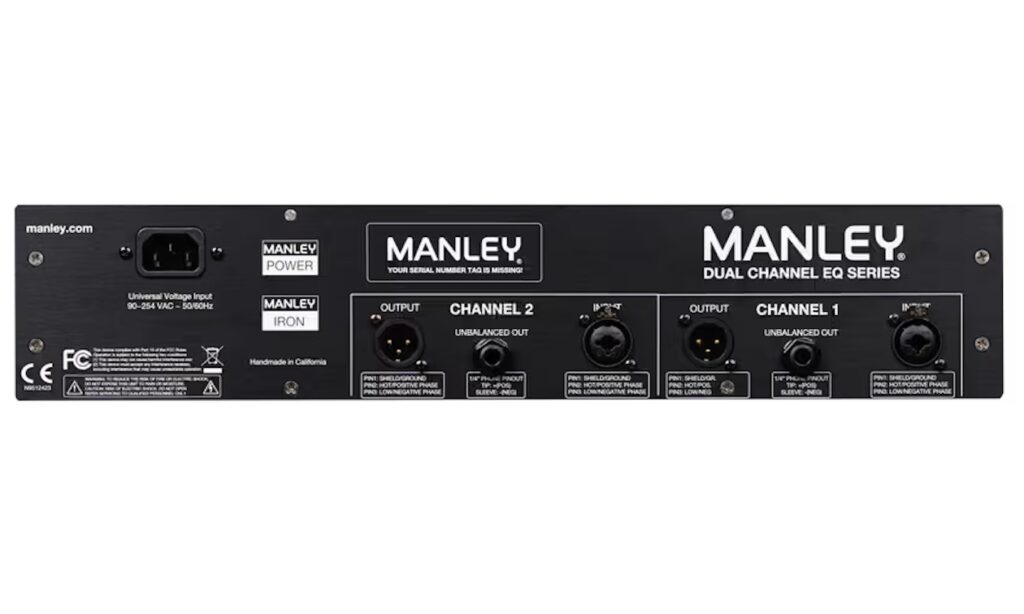

Anschlüsse des Dual Mid Band EQ
Für die beiden Line-Eingänge stehen Combo-Buchsen mit XLR und 6,3 mm Klinke zur Verfügung. Die Ausgänge wurden mit zwei XLR- und zwei 6,3 mm Klinkenanschlüssen ausgestattet, wie es auch beim Dual Main EQ der Fall ist.
Preis und Verfügbarkeit
Der Manley Dual Main EQ und der Manley Dual Mid Band EQ sind jeweils für 5999,00 Euro erhältlich.
Manley Dual Main EQ und Dual Mid Band EQ: Features
Dual Main EQ
- Passiver Röhren 3-Band-Equalizer
- passives, induktorbasiertes EQ-Design mit breitbandigen, natürlichen und phasenkohärenten Filterkurven
- vollständig röhrenbasierter Signalweg
- Eingangsstufenröhre: 5751
- Ausgangsstufenröhre: 12BH7
- Manley Iron Ein- und Ausgangsübertrager
- Echte Stereo-Zweikanal-Auslegung
- wahlweise für Left/Right- oder Mid/Side-Anwendungen (ohne integrierte M/S-Matrix)
- Frequenzbereich: 20 – 22.000 Hz (±0,1 dB), 10 – 70.000 Hz (gesamt)
- 2 Line Eingänge: Combo XLR / 6.3 mm Klinke
- 2 Line Ausgänge: XLR symmetrisch
- 2 Line Ausgänge: 6,3 mm Klinke unsymmetrisch
- Bauform: 19″ / 2 HE
- Abmessungen: 482,6 x 88,9 x 177,8 mm
- Gewicht: 5 kg
Dual Mid EQ
- Passiver Röhren Mitten-Band-Equalizer
- passives, induktorbasiertes EQ-Design mit breitbandigen, natürlichen und phasenkohärenten Filterkurven
- vollständig röhrenbasierter Signalweg
- Eingangsstufenröhre: 5751
- Ausgangsstufenröhre: 12BH7
- Manley Iron Ein- und Ausgangsübertrager
- echte Stereo-Zweikanal-Auslegung
- wahlweise für Left/Right- oder Mid/Side-Anwendungen (ohne integrierte M/S-Matrix)
- Frequenzbereich: 20 – 22.000 Hz (±0,1 dB), 10 – 70.000 Hz (gesamt)
- 2 Line Eingänge: Combo XLR / 6.3 mm Klinke
- 2 Line Ausgänge: XLR symmetrisch
- 2 Line Ausgänge: 6,3 mm Klinke unsymmetrisch
- Bauform: 19″ / 2 HE
- Abmessungen: 482,6 x 88,9 x 177,8 mm
- Gewicht: 5 kg
